Rendre la robotisation industrielle plus concrète, productive et maîtrisée.
Qualifier un poste, chiffrer une cellule et sécuriser une application, sans confondre le robot et la machine.
Calculer le retour sur investissementCe que couvre le site
Chaque dossier cite ses sources et distingue ce que les textes imposent de ce qui relève d'un argument commercial.
Par où vous en êtes
En couverture Le rendement d'une cellule robotisée se joue avant l'achat du bras. Cinq décisions structurent le résultat : le poste choisi, le périmètre technique, le partage des responsabilités, le mode de financement et la montée en compétence.
Outil de la rédaction
Le calcul part de vos propres hypothèses de poste et n'ajoute aucun taux implicite. Il rend les heures reprises par la cellule sur une année, le gain net une fois la charge d'exploitation déduite, et le délai au bout duquel l'investissement est couvert.
Renseignez les six champs pour obtenir les heures reprises, le gain net annuel et le délai de retour. Aucune donnée n'est conservée.
Qualifier avant de chiffrer
Le rendement d'une cellule se joue au moment où l'on choisit le poste, bien avant le choix de la machine. Quatre signes plaident pour, quatre autres devraient faire chercher ailleurs.
La charge du poste est connue et ne dépend pas d'une commande exceptionnelle.
Géométrie constante, préhension identifiée, variantes en nombre limité.
Le contenu de l'opération est le même d'un mois sur l'autre.
Efforts répétés, postures contraintes ou exposition au procédé.
Le poste qui absorbe les cas particuliers est le pire candidat : la robotisation y transforme une souplesse humaine en rigidité technique.
Une présentation non garantie impose une vision ou un système de mise en position, et le coût change d'ordre de grandeur.
Câbles, joints, pièces déformables : le domaine le plus exigeant, qui ne se traite pas en première robotisation.
L'équipement passe alors plus de temps à attendre qu'à produire.
Comparateur
Le bras articulé n'est pas la réponse par défaut. Chaque architecture excelle sur un geste et échoue sur un autre, et le tableau ci-dessous dit lequel.
| Famille | Le geste qu'elle sait faire | Ce qui la distingue | Sa limite structurelle | Où on la trouve |
|---|---|---|---|---|
| Bras articulé 6 axes | Présenter un outil sous n'importe quelle orientation | Le plus polyvalent : suivi de contour, accès contraint, reprise d'orientation | Charge admissible qui chute bras tendu, configurations singulières à éviter en implantation | Soudage, collage, chargement de machine, assemblage complexe |

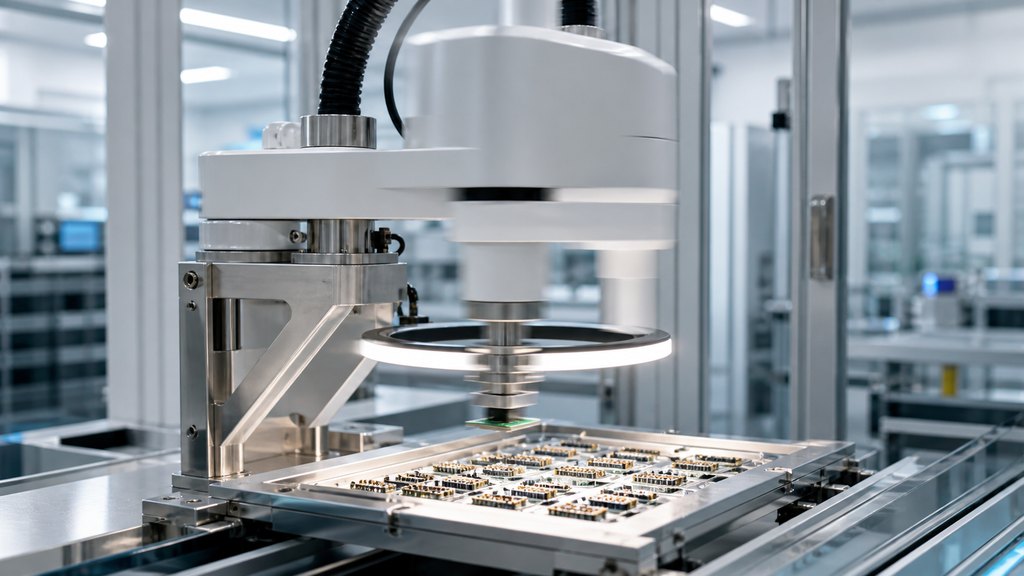

| Bras horizontal SCARA | Descendre, agir, remonter, toujours dans le même axe | Rigide verticalement et légèrement complaisant dans le plan : idéal pour l'insertion | Aucune orientation hors de l'axe vertical, course verticale limitée | Vissage, insertion, transfert plan à plan, dépose de produit |
| Portique cartésien | Déplacer selon trois axes perpendiculaires | Coût au mètre de course sans équivalent sur les grandes surfaces | Encombrement au sol ou en hauteur, dynamique modeste | Palettisation de grande emprise, chargement de zones étendues |
| Architecture parallèle | Prendre et déposer très vite des pièces légères | Inertie réduite, accélérations qu'aucune architecture sérielle n'atteint | Charge faible, volume de travail restreint, souvent associée à une vision | Tri à haute cadence, conditionnement de produits légers |
| Robot mobile autonome | Transporter, pas manipuler | Navigation par carte, contournement d'obstacle, aucun aménagement lourd | Comportement moins prévisible qu'un chariot guidé, sensible aux environnements changeants | Approvisionnement de bord de ligne, évacuation, navette entre zones |
Le critère qui tranche n'est pas dans ce tableau : y a-t-il une raison de production pour qu'un opérateur se trouve dans l'espace du robot pendant qu'il travaille. Si la réponse est non, la cellule fermée reste la plus rapide et la moins chère. Ce que le mot cobot recouvre vraiment
Les rubriques

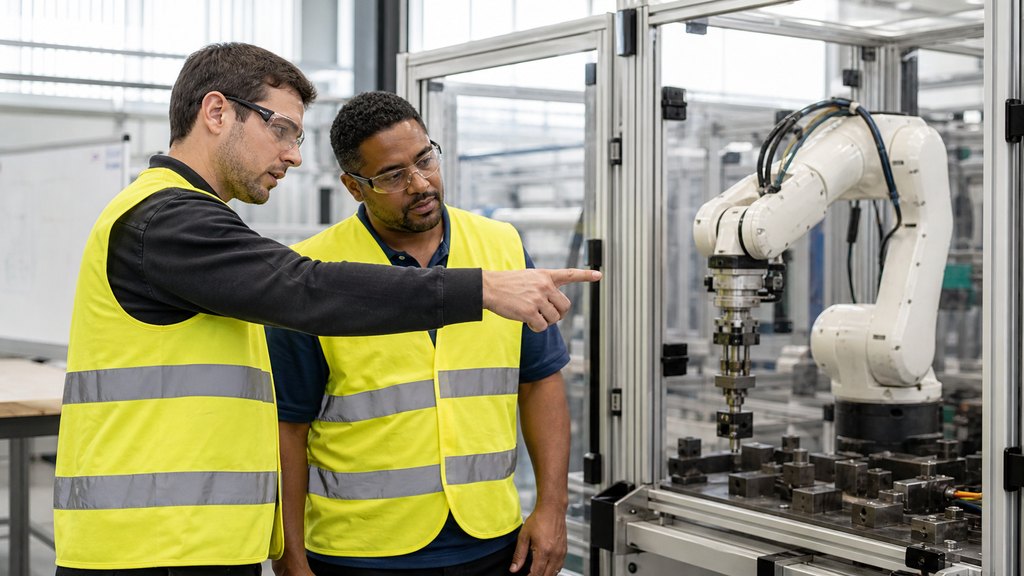

Cadrer, sécuriser et réceptionner une cellule sans découvrir les obligations à la mise en service.
Le rendement d'une cellule robotisée se joue avant l'achat du bras. Cinq décisions structurent le résultat : le poste choisi, le périmètre technique, le partage des responsabilités, le mode de financement et la montée en compétence.
6 min
Ce que recouvrent les familles de machines, et les critères qui évitent un équipement inadapté.

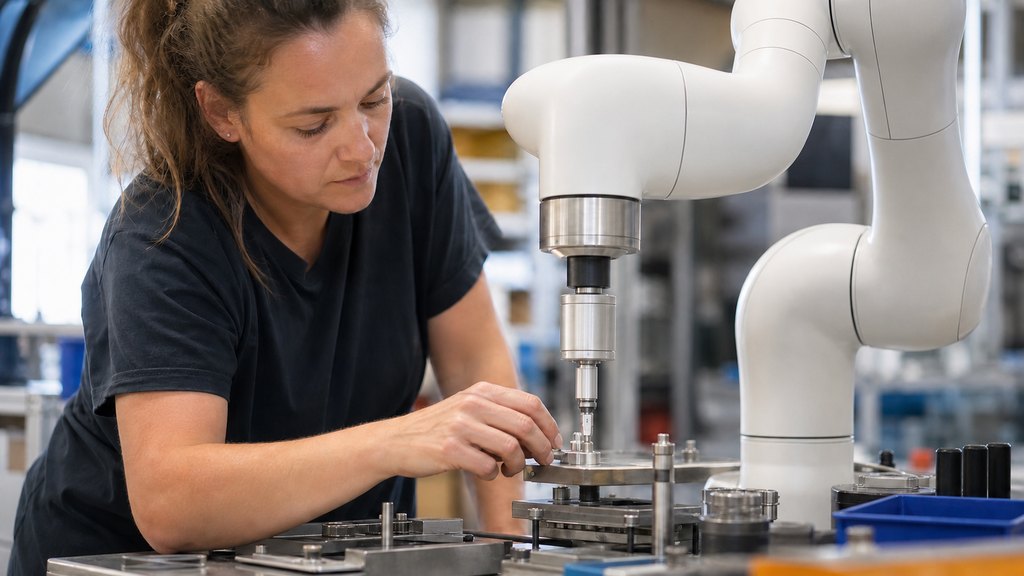

Le mot cobot désigne dans le commerce une catégorie de matériel. Dans les textes de référence, c'est l'application qui est collaborative, pas la machine. Cette nuance décide de tout le reste.
6 min

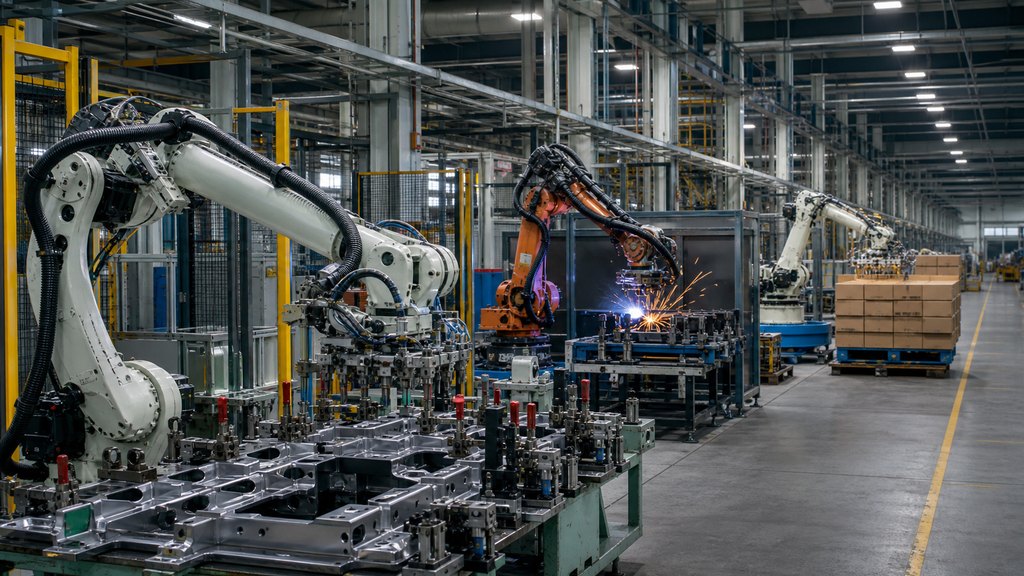

Soudure, palettisation, assemblage, contrôle : ce qui décide du rendement réel en atelier.

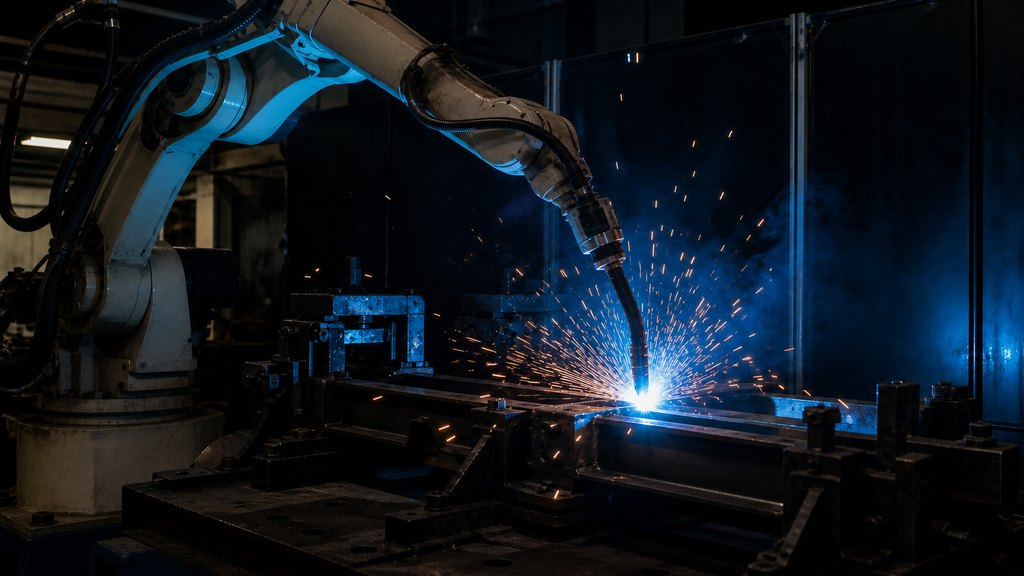

La rentabilité d'une cellule de soudage ne dépend pas du volume seul. Elle dépend de la répétitivité du cordon, de la qualité du bridage et du temps d'arc réellement utile dans le cycle.
6 min
Ce que coûte une cellule
Le bras est le poste visible, celui que l'on compare entre fournisseurs. Il ne décrit pas ce qui produit des pièces.
Le seul poste que l'on compare vraiment entre fournisseurs.
Pince, ventouse, aimant ou outil dédié. Un préhenseur multiréférences coûte plusieurs fois le prix d'un préhenseur unique.
Convoyeur, magasin, table indexée. C'est ce poste qui décide si la cellule tourne seule ou avec quelqu'un devant.
Leur ampleur dépend directement du mode d'interaction retenu entre l'opérateur et la machine.
Étude, programmation, mise au point, essais, documentation. Du temps d'ingénieur, compté en semaines.
Des jours de formateur, et surtout des jours de production des personnes formées.
Contrat, consommables du préhenseur, disponibilité des pièces.
Les cahiers de la rédaction
Chaque rubrique est adossée à un dossier de fond, mis à jour avec les articles qui le détaillent. C'est par là qu'il faut commencer si le sujet est nouveau pour vous.

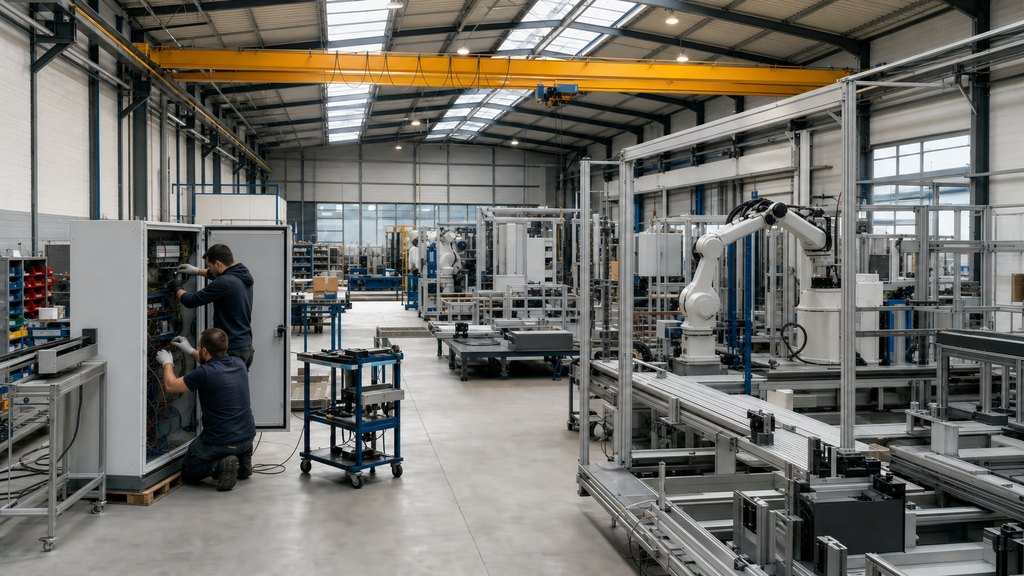

Cahier I Intégrateur robotique : concevoir, sécuriser, réceptionner Tout ce qui se joue entre la décision de robotiser et la première pièce bonne.

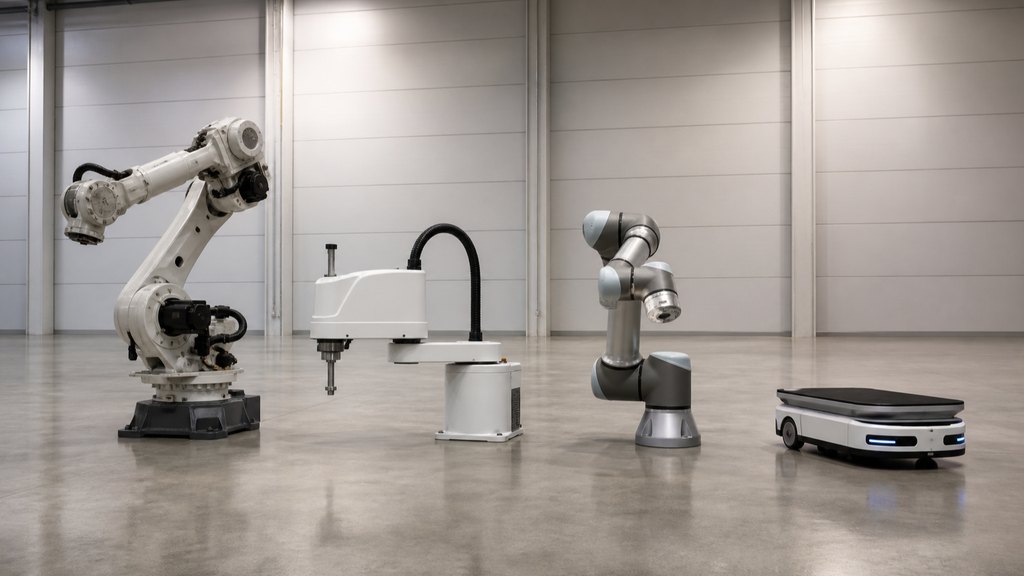

Cahier II Robot industriel et cobot : les familles Architectures, définitions normatives et critères de dimensionnement.
Cahier III Applications : soudure, palettisation, assemblage Ce qui décide du rendement réel, application par application.
Questions à la rédaction
Ce sont celles que les responsables de production posent avant d'engager un budget. Chaque réponse est signée par la personne qui suit le sujet.

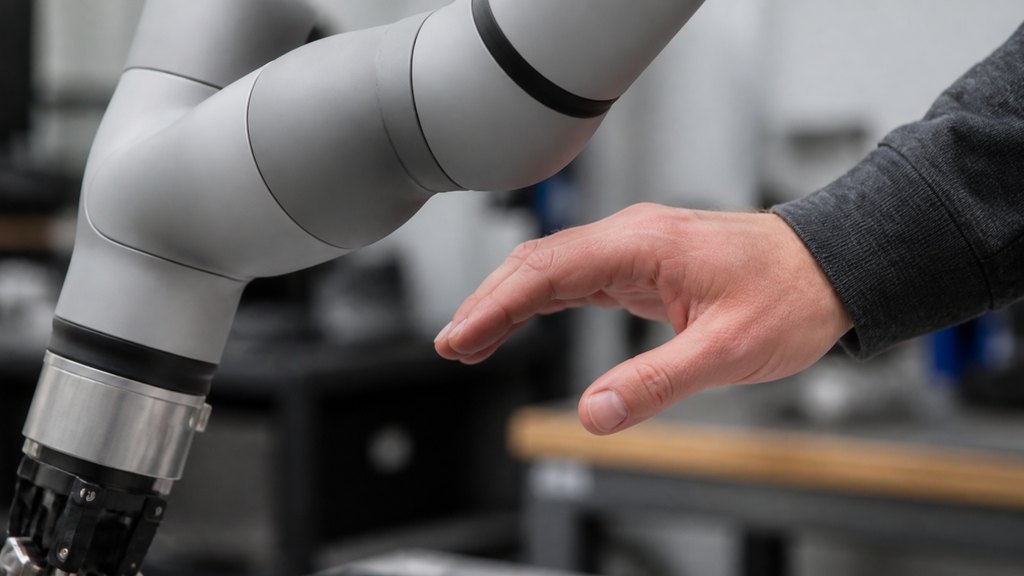

Non, et la question est mal posée. Un robot, apte à la collaboration ou non, n'est qu'un des éléments du système final. Le bras peut intégrer des fonctions de limitation de puissance, mais le procédé, l'outil et la pièce génèrent des risques que sa conception n'a pas pu anticiper : une lame transportée à vitesse réduite reste coupante, et une pièce chaude reste brûlante. C'est l'intégration de la sécurité à la conception de l'application qui rend celle-ci sûre. En pratique, c'est l'application qui est collaborative, pas la machine.
Oui. Un robot vendu sans outil ni application dédiée est une quasi-machine, et son fabricant fournit une déclaration d'incorporation. Dès qu'il reçoit ses équipements externes, l'ensemble devient une machine, et celui qui l'assemble en délivre la déclaration de conformité : prestataire ou entreprise utilisatrice, la règle est la même. Beaucoup d'ateliers découvrent ce point à la mise en service, quand il faut produire un dossier technique que personne n'a constitué.
Le volume seul ne répond pas. En soudage par exemple, ce qui décide est la part du temps réellement passée arc allumé : une pièce à faible volume mais à cordons longs se robotise mieux qu'une pièce à fort volume avec quelques points. Ailleurs, c'est la pénibilité qui fait basculer le calcul, parce qu'elle intègre les arrêts évités et les restrictions d'aptitude. Le bon réflexe est de qualifier le poste avant de chiffrer la machine.
Parce que le bras est un poste sur sept. Autour de lui vivent le préhenseur, l'alimentation en pièces, les protections, l'intégration, la formation et la maintenance. Trois dépenses supplémentaires n'apparaissent presque jamais dans une première offre, parce qu'elles relèvent de l'entreprise : la préparation du site, le temps interne de projet, et la production perdue pendant la montée en cadence.

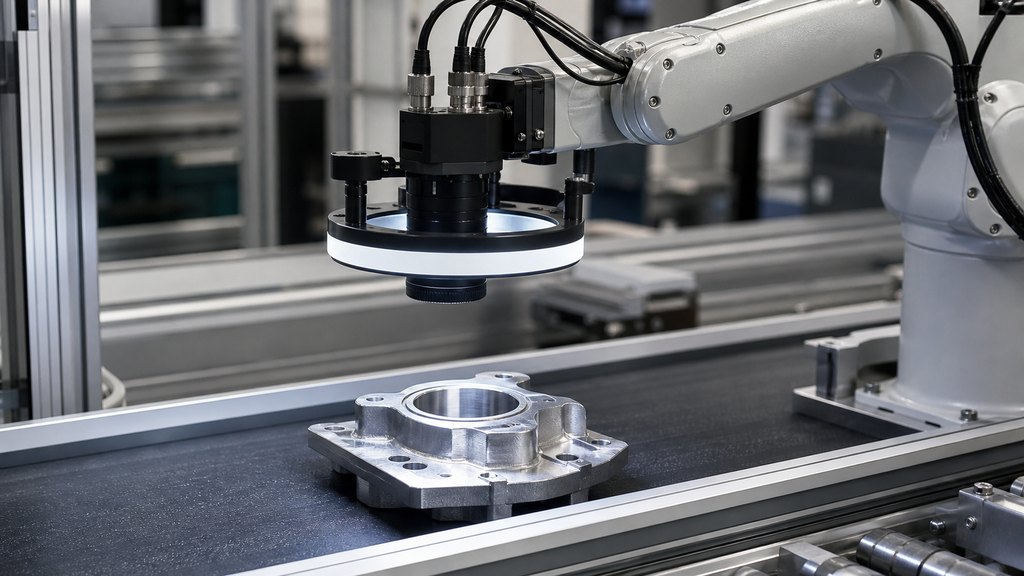

Dans trois cas seulement : quand la pièce arrive dans une position non garantie, quand un contrôle doit être fait dans le même cycle, et quand la traçabilité impose de lire un marquage. En dehors de ces situations, une vision ajoutée par précaution allonge le cycle, complique la mise au point et introduit une sensibilité à l'éclairage ambiant que l'atelier ne maîtrise pas toujours. L'éclairage compte d'ailleurs plus que la caméra : un défaut qui n'apparaît pas nettement à l'image ne sera pas détecté de façon fiable.
Elle traite bien les efforts répétés, les postures extrêmes, la répétitivité à cycle court et les vibrations d'outils portatifs. Elle ne traite pas, et peut aggraver, trois facteurs : le rythme imposé qui supprime la marge de manœuvre, la monotonie des tâches de surveillance, et les contraintes du guidage manuel. Un poste dont on retire le port de charge pour installer une surveillance permanente au rythme de la machine n'a pas forcément progressé. C'est pour cela que le poste d'après se conçoit, il ne se découvre pas.
835 réponses Un vote par visiteur, résultats conservés en base
Retours de terrain
Le matériel impose alors son périmètre, et le poste réellement rentable n'est jamais examiné.
Le procédé, l'outil et la pièce génèrent des risques que la conception du robot n'a pas pu anticiper.
La masse du préhenseur s'ajoute à celle de la pièce, et le couple au poignet est la limite réelle, pas la masse.
En soudage, l'outillage de bridage conditionne à la fois la qualité et la cadence, pour un coût proche de celui du robot.
Chaque changement de référence devient une intervention facturée avec un délai, et la cellule cesse d'évoluer.
Supprimer un port de charge pour installer une surveillance permanente au rythme de la machine n'améliore pas forcément le poste.
La rédaction
Rédaction
Douze ans passés en intégration de cellules robotisées, d'abord comme automaticien puis comme chef de projet chez un intégrateur de la vallée du Rhône. Il a livré une quarantaine de cellules en tôlerie, en mécanique et en agroalimentaire, et connaît de l'intérieur l'écart entre le devis et le budget final.
Rédaction
Responsable hygiène et sécurité pendant quinze ans dans la métallurgie, puis préventeur indépendant. Il accompagne la mise en conformité de cellules robotisées et l'analyse de risque des applications collaboratives, en s'appuyant sur les référentiels de l'INRS et sur les normes de la série NF EN ISO 10218.
Retours de lecteurs
Nous avons chiffré la cellule sur le prix du bras. L'alimentation en pièces et le bridage ont représenté davantage, et personne ne nous avait dit que nous devenions intégrateurs en montant nous-mêmes le préhenseur.
Le temps de nettoyage quotidien ne figurait dans aucun calcul de rendement. Nous l'avons découvert après la mise en service, et il a fallu reprendre l'accessibilité des protections.
Le gain le plus net n'a pas été le temps de cycle mais les fumées. Notre soudeur n'est plus à côté de l'arc, et son poste a complètement changé de nature.
