Le métier d'intégrateur n'est pas celui de fournisseur de robot
La confusion la plus répandue dans les projets de robotisation tient à un mot. On parle d'acheter un robot, alors qu'on achète une cellule, c'est-à-dire un ensemble conçu pour une pièce, un rythme et un atelier donnés.
Cette différence a une traduction juridique précise. Le fabricant du robot met sur le marché une quasi-machine, vendue sans outils ni application dédiée, accompagnée d'une déclaration d'incorporation. L'intégrateur réalise la machine finale et délivre pour elle une déclaration de conformité. L'utilisateur final, sans être responsable de la fabrication ni de l'intégration à l'état neuf, prend en charge le maintien en état de conformité du système robotisé.
Une entreprise qui achète un bras, lui monte un préhenseur et l'installe elle-même endosse donc le rôle d'intégrateur, avec les obligations correspondantes. Ce point se découvre trop souvent au moment de la mise en service, quand il faut produire un dossier que personne n'a constitué.
Trois niveaux à ne pas confondre
Les textes de référence distinguent trois objets, et cette gradation structure toute la conception.
Le robot est un bras manipulateur programmable destiné à des applications multiples, évoluant sur au moins trois axes, fixe ou mobile.
Le système robot est ce robot complété par tous les équipements externes, outils, axes externes, machines associées, qui lui permettent d'accomplir sa tâche. Il constitue une machine.
La cellule robotique est un ou plusieurs systèmes robots complétés par les mesures de prévention adéquates.
Une analyse de risque qui s'arrête au premier niveau passe à côté de l'essentiel : le bras d'un cobot à puissance limitée peut être inoffensif au contact, le même bras portant une lame ou une pièce chaude ne l'est plus.
Le cadrage précède la technique
Le travail le plus rentable d'un projet de robotisation se fait avant toute consultation. Il consiste à décrire la pièce, le geste et le rythme, sans décrire la machine.
Ce cadrage produit trois résultats. Il fait mesurer ce que l'entreprise croyait connaître, en particulier la variabilité réelle des pièces. Il rend les offres comparables, parce que chacun répond au même besoin. Il fait apparaître, parfois, qu'un autre poste serait plus rentable.
Il fixe aussi le point qui structure tout le budget de sécurité : l'opérateur doit-il, pour des raisons de production, se trouver dans l'espace du robot pendant qu'il travaille. Selon la réponse, on conçoit une cellule fermée ou une application collaborative, et les coûts ne sont pas du même ordre.
La sécurité se conçoit, elle ne s'ajoute pas

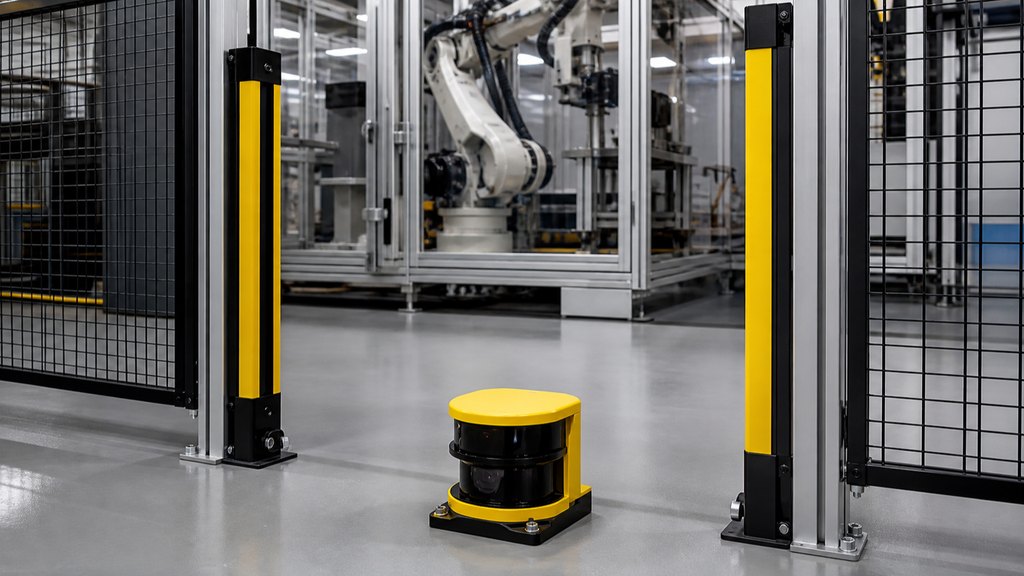

La mise en œuvre d'une cellule impose de définir clairement trois volumes : l'espace maximal d'évolution du système robot, l'espace partagé, aussi appelé espace de travail collaboratif, et l'espace contrôlé, qui correspond à la protection périmétrique.
Sur cette base, la série NF EN ISO 10218 décrit quatre principes techniques combinables entre eux, à choisir selon la situation : l'arrêt nominal de sécurité contrôlé, le guidage manuel, le contrôle de la vitesse et de la distance de séparation, et la limitation de la puissance et de la force en cas de contact.
Ces solutions techniques doivent être associées à des solutions organisationnelles, et cette association n'est pas une recommandation de confort. Trois axes la composent : des actions de formation, un suivi d'activité portant sur l'évolution des sollicitations physiques et psychosociales, et un changement d'organisation adaptant le travail demandé, le poste et le travail collectif.
L'identification des risques couvre plus que le robot
L'intégrateur s'appuie sur la norme NF EN ISO 12100 pour identifier les risques. Dans une application où l'opérateur est proche, la liste s'élargit au-delà des risques mécaniques habituels.
Aux impacts physiques, écrasement, cisaillement, coupure, choc, perforation, friction, s'ajoutent les risques liés au procédé lui-même : contact avec des éléments chauds ou froids, température excessive, produits chimiques, rayonnements.
Deux familles complètent le tableau et manquent presque toujours dans les analyses initiales. Les troubles musculosquelettiques, qui naissent des contraintes physiques de l'interaction et du guidage manuel. Les risques psychosociaux, qui recouvrent la dépendance au rythme du robot, la monotonie des tâches de surveillance, l'isolement et la surcharge mentale.
Enfin, une part significative des accidents liés aux machines survient hors production, pendant la maintenance, le nettoyage et le réglage. Une analyse qui ne couvre que le cycle nominal laisse de côté la phase la plus exposée.
Le dossier technique se construit au fil du projet
Six ensembles de preuves composent le dossier d'une cellule : l'analyse et l'évaluation des risques, les plans et schémas à jour, les justifications des choix de sécurité, les notices des composants intégrés, les procès-verbaux d'essais des fonctions de sécurité, et la notice d'instructions destinée à l'utilisateur.
Parmi ces pièces, une mesure mérite une attention particulière : le temps réel d'arrêt de la cellule, relevé sur l'installation dans la configuration la plus défavorable. C'est lui qui fonde le calcul des distances de sécurité, et il évolue avec l'usure. Une valeur théorique reprise d'une notice ne le remplace pas.
Un dossier reconstitué après coup coûte plusieurs fois le prix d'un dossier tenu à jour, parce que les mesures n'ont pas été faites et que les personnes qui ont décidé ont changé de poste.
La réception se prépare avant la commande
Les conflits de réception naissent presque toujours de l'absence de critères écrits à l'avance. Quatre critères se mesurent sans ambiguïté : le temps de cycle sur pièces réelles, le taux de rendement observé sur une durée de production continue, le taux de reprise imputable à la cellule, et le temps de changement de référence.
À ces critères s'ajoute la conformité documentaire, qui fait partie de la livraison et non d'une phase ultérieure.
Après la mise en service, l'appropriation
Une cellule dont personne dans l'entreprise ne sait modifier le programme vieillit vite : chaque changement de référence devient une intervention facturée avec un délai. Deux garde-fous suffisent, l'un contractuel, obtenir la documentation et les droits d'accès utiles, l'autre humain, former au moins deux personnes dont une de l'équipe de production.
Le suivi d'activité prévu dans les mesures organisationnelles prend ici tout son sens. Ce que l'équipe fait au bout d'un mois ne ressemble jamais exactement à ce qui avait été imaginé, et cette dérive est précisément ce que la relecture de l'analyse de risque doit capter.
